祁舜停车场管理系统
主控板说明书
祁舜全功能停车场系统控制主板
主要设备
入口票箱（含自动发卡机，电子中文显示屏，读卡器，语音提示，对讲系统）摄像机。
入口道闸（防砸车车辆传感器）
出口票箱（含电子中文显示屏，读卡器，语音提示，对讲系统），摄像机。
出口道闸（防砸车车辆传感器）
主控板组成
由控制单片机、收/发卡器驱动模块、韦根读卡器接口、光隔离串行通讯接口、道闸驱动接口、信息显示器接口、车位显示器接口、车辆传感器及地感线圈接口、电源模块等组成
主控板功能
发卡模块：车到传感器上，司机按键，发卡器即发送IC/ID卡一张。
收卡模块：根据上位机指令回收已交费但未超时的临时卡，收卡成功后起闸放行。
读卡处理：驱动读卡器随时识读进入天线感应区的已授权的IC/ID卡，一次性读取卡上所需的所有数据项，送CPU处理，操作时间小于0.1秒。IC卡进入感应区后，首先读取卡上的卡类、卡号、挂失标志、进出场标志与时间、有效期等数据项。然后根据卡类进入相应的处理程序，显示与上报卡号。根据上位机的回复，月卡显示有效期或卡状态(无效、过期、挂失、进出场状态)； 临时卡显示有效或其它卡状态。
串行通讯接口：完成上位机的指令下达，本地的卡号及状态上报。
道闸驱动接口：根据上位机指令及其它逻辑判断，驱动道闸上升，下降或停止、抬闸保持。
信息显示器接口：根据上位机指令及逻辑条件驱动汉字显示屏显示相应操作提示或信息。
车位显示接口：根据上位机指令驱动满位屏显示‘满位’状态，或驱动数码车位显示屏显示车位数目，或驱动汉字车位显示屏显示车位数及其他汉字提示信息。
主要技术参数及指标
适配电源 ：5VDC3A + 12VDC1A + 24VDC1A
适配读写模块 ：LEGIC/Mifare/Motorola/HID/EM/Ti/CrypTag etc适配发卡机 ：国产自动发卡机
适配收卡机 ：国产自动收卡机
适配车辆感应器 ：VD108B
适配中文显示屏 ：LED401680/LED251680
适配车位显示屏 ：LED761680 etc
适配通讯接口驱动器 ：光隔离长线驱动器HT232B
控制板尺寸 ：100X150mm
控制器主要指标 ：工作温度：-25～+75℃
工作湿度：≤95%
发卡速度：≤1秒
读卡速度：≤0.1秒

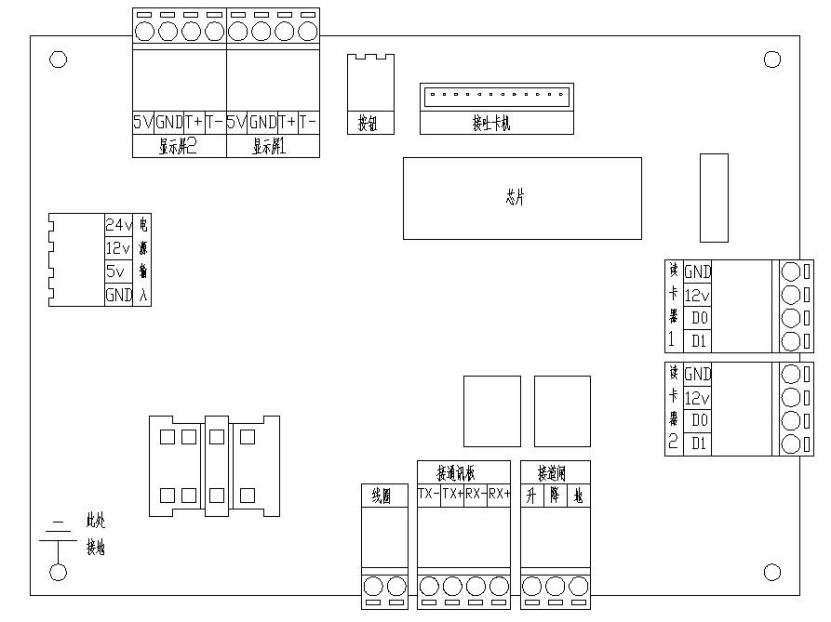

附主控板接线图
